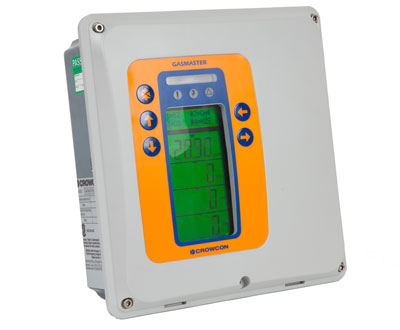

科爾康的新式增強型Gasmaster控制面板采用模塊化設計，用戶只需要購買所需數量的輸入模塊。將來增加模塊，即可以方便地實現擴展。
科爾康Gasmaster是一套結構緊湊、功能強大多樣的氣體探測控制面板，簡便操作性與超多輸入和輸出功能匯于一身。
科爾康Gasmaster使您一眼便可掌握您所需的氣體和火災探測器的一切信息。多語言寬大顯示屏可以同時顯示所有探測器的氣體濃度，使用前面板的按鈕即可對系統進行調節和檢驗。科爾康Gasmaster既可獨立工作，也可選擇輸出，與任一報警設備和控制系統相連。
GasMaster 64總線式氣體控制器每臺主機大可接入64個通道。能基本滿足各類工業應用。GasMaster 64監測信息全面，顯示一目了然，報警動作靈活迅速。能夠單獨運行或通過485MODBUS向上聯網，組成更大規模的氣體監控系統平臺。
產品特性
最多可控制64臺氣體探測器或者防火區：Gasmaster提供了一套全面、經濟效的局部氣體和火災控制系統。
寬大顯示屏：寬大液晶顯示屏可以同時顯示所有通道、多語言報警/故障信息。
方便易用的菜單：菜單系統清晰易懂、易用，能夠簡便地更改配置。
多項輸入/輸出功能：Gasmaster可以連接各種探測器，同時提供模擬、繼電器和Modbus輸出。上行、下行，兩路完全隔離的485接口，誤碼率低，且采用防雷、防浪涌、防短路設計能滿足嚴酷的工業現場環境。可通過上行接口與DCS\PLC\PC等連接，方便擴展
模塊化設計：用戶只需購買所需數量的輸入模塊，節約成本。
3級氣體濃度超限報警，外加一路故障報警
Gasmaster64控制器自身備電，安全有備無患；支持交流220V和直流30V兩種供電方式
技術參數
型號 | Gasmaster 1 | Gasmaster 4 | Gasmaster 8 | Gasmaster 64 | |
尺寸 | 288 x 278 x 110mm (11.3 x 10.9 x 4.3 inches) | ||||
重量 | 4.5kg (10lbs) | ||||
外殼材料 | 后蓋：鑄鋁 前面板：防火ABS塑料 | 底殼：鑄鋁 上蓋：防火阻燃ABS | |||
防護等級 | IP54或IP66可選 | IP54或IP66可選 | IP65 | ||
電源 | 100-240Vac 50-60Hz 或20-30Vdc, 60W 額定 | 100-240Vac 50-60Hz 1.3A或20-30Vdc, 最大60W | |||
備用電池 | 內置1.2Ah電池 | 1.2Ah內置電瓶 | |||
工作溫度 | -10°C ~ +50°C (14°F ~ 122°F) 詳細請聯系科爾康 | ||||
環境濕度 | 0 - 95% RH非冷凝 | ||||
輸入：氣體 | 1個2或3線4-20mA氣體檢測儀(有源或無源)。適配器和mV橋式檢測儀配套使用 | 1~4個2或3線4-20mA氣體檢測儀(有源或無源)。適配器和mV橋式檢測儀配套使用 | 1-8個2或3線4-20mA氣體檢測儀(有源或無源)。 | 最大64通道485MODBUS總線式兩線或三線式，有源或無源均可*。探測器最大電流500mA | |
輸入：火災 | 單路多達10個煙感/溫感檢測儀，手動報警點，火焰檢測儀（4-20mA或數字信號） | 1~4個環路，每環路多達20個煙感/溫感檢測儀，手動報警點，火焰檢測儀 | N/A | N/A | |
輸入：環境采樣單元 | 使用一個科爾康的ESU風扇 | 使用1~4個科爾康的ESU風扇 | N/A | N/A | |
輸入：遠程禁止 | 通過常開觸點 | ||||
輸入：遠程復位 | 通過常開觸點 | ||||
輸出：繼電器 DPCO連接 額定值250 Vac 8A,繼電器可以設置為常開/常閉，閉鎖/非閉鎖，接受閉鎖 | 低報警、高報警、故障；繼電器可以設定為上升或下降報警；低報警時可以設置延時 | 每通道高、低二個報警，以及公共高、低和故障報警，繼電器可以設定為上升或下降報警；低報警時可以設置延時 | 兩級公共報警繼電器，高警，低警(SPDT, 250VAC, 5A); 一個公共故障繼電器(SPDT,250VAC, 5A);每通道一個信號繼電器默認關聯一級報警(SPDT, 30V, 1A) | 3級濃度報警 1路故障報警 單刀雙擲觸點容量250V ac, 2A | |
輸出：A/V報警驅動 | 24Vdc,最大電流650mA | 24Vdc,最大電流650mA | 12Vdc或24Vdc, 最大電流650mA | 24Vdc, 最大電流650mA | |
輸出：模擬信號 | 4-20mA(可選有源/無源,環路最大電阻700Ω)或1-5Vdc(最小負載50KΩ) | 每通道4-20mA(可選有源/無源,環路最大電阻700Ω)或1-5Vdc(最小負載50KΩ) | 4-20mA(可選有源/無源, 環路最大電阻700Ω) | N/A | |
輸出：串行接口 | RS-485 Modbus RTU 通過DCS/SCADA/PLC系統控制和監測 | N/A | |||
通訊口 | 用于PC設置和事件記錄上傳 | 兩路隔離485 下行總線連接探測器或模擬擴展單元；上行總線連接PC進行配置或上傳數據給PLC及DCS | |||
事件記錄* | 多達300個報警、故障或系統更改記錄 | 掉電不丟失，報警、故障、系統信息共享1000條記錄 | |||
面板指示 | 帶背光LCD顯示氣體濃度（單位為ppb,ppm,%vol,%lel）。 滾動顯示主機狀態的字母數字組合信息。 報警、故障、電池、警告的LED顯示。 內置85dB聲音報警（在10cm內） | 顯示面板800x480點陣LCD 每頁顯示8通道，自動翻頁 1x高亮LED報警指示條 1x綠色電源指示燈 1x黃色故障指示燈 1x黃色系統警示燈 5x面板按鍵 | |||
認證 | EMC:EN50270 EN60945 FCC Part15 ICES002 ATEX: EN60079-25:2010 | ||||
SIL安全認證 | IEC61508 SIL2 | ||||
*事件記錄導入需要另配PC通訊套件和通訊接口
定制化請聯系
